機組介紹

  氣氣換熱器是我公司吸收國內外先進技術與設計理念，近幾年開發的一種新型熱交換器，專用于廢氣余熱回收，并且取得了利技術專利，廣泛應用在糧食烘干、環保節能、新能源電池等行業。

（一）產品參數

  使用參數：

預處理車間

        廢氣 75℃à55℃，6萬m3/h

        新風 25℃à55℃，7萬m3/h

浸出車間

        廢氣 80℃à65℃，2.5萬m3/
        新風 25℃à75℃，7萬m3/h

  換熱設備：預處理車間 BK-900，浸出車間 BK800

  應用工況：預處理車間膨化料干燥75℃廢氣余熱回收，浸出車間豆粕干燥廢氣80℃廢氣余熱回收

  備注：節能量：767KW+1280KW=2047KW相當于節省蒸汽量每小時3噸年省煤量2790噸。

（二）應用前景

 板式氣氣換熱器作為一種高效節能的新型氣氣換熱設備在諸多領域都有著良好的應用前景，已開發領域：糧油、新能源鋰電池、固廢處理等；有電力（鍋爐）輔助脫硫脫硝廢氣回收處理，紡織印染定型機廢棄節能回收，廚房垃圾處理廢氣利用等；
正在開發領域--有制漿造紙廢棄節能回收，農副產品加工產品等烘房廢氣回收處理，鋼鐵行業廢氣余熱回收，有色金屬行業廢氣余熱回收，石油化工行業廢氣余熱回收，城市垃圾處理廢氣節能處理。

（三）產品特點

   1、無有害物質泄漏，與電氣設備分離,確保安全;

   2、換熱效率高:板片厚度薄，傳熱性能好，換熱效率是管式的20-50%;

   3、對數平均溫差大:接近逆流換熱，溫度修正系數大。實現端差20°C以 上換熱

   4、占地面積小:板式換熱器結構緊湊，單位體積內的換熱面積較大，設備占地面積比列管式換熱器小20-30%;

   5、重量輕:在相同換熱面積相同材質情況下板式氣氣換熱器的重量比管式換熱器輕一半以上;

   6、價格低:由于相同條件情況下,板式換熱器的傳熱性能好,換熱面積小,整體造價比管式換熱器低;

   7、不宜堵塞:板間通道間隙大并且觸點少、換熱面光滑，有利于含固體顆粒的流體通過，雜質不易沉淀;

   8、清洗方便:設備內部可以用清水進行在線沖洗1異物殘留少,清洗方便快捷.

（四）節能系統解決的問題

   1、余熱回收，減少燃料，降低能耗節能，系統可以節約10%-30%的燃料。

   2、減少排汽，滿足環保要求,系統運行過程中降低了排汽溫度，減少水汽排放。

   3、改善現場工作環境，延長系統使用壽命, 水汽不會自然排放, 現場工作環境改善，設備不容易生銹氧化。

（五）節能效果分析

經濟分析：
      以每天處理量按300T的一臺烘干塔為例，熱風從0°C升溫到120°C，每小時耗熱量約180萬大卡，增加節能系統后，熱風爐進風溫度從0°C提高到了30°C，每小時可節約25%的熱量即45萬大卡，折合成標準煤為90Kg，每天節約2.16T，半年可節約= 30x6x2.16= 388T標準煤。按照每噸單價1000元計算，半年(一個烘干季)可節約38.8萬元。

環保分析:

  一般每燃燒1噸標準煤排放2.6噸二氧化碳 ，按以上分析，半年可節約1000噸二氧化碳排放，整個吉林省至少有1萬臺以上300T的烘干塔，全部改造后僅二氧化碳排放量每烘干季(半年)可減少1000萬噸。

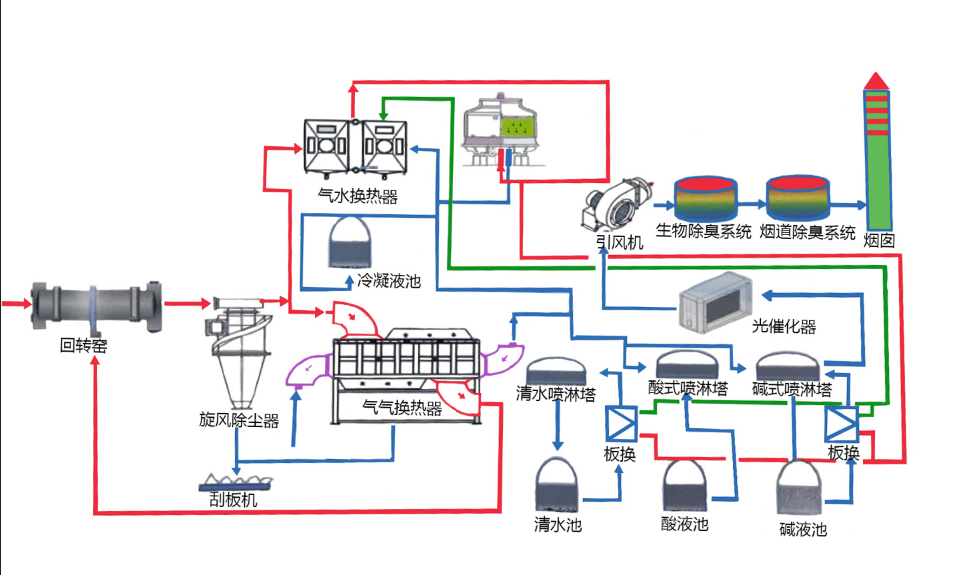

（六）余熱回收案例分析

   中儲糧油脂工業--大豆加工

   余熱回收，減少燃料，降低能耗節能系統可以節約10%-30%的燃料。

   減少排汽，滿足環保要求系統運行過程中降低了排汽溫度,減少水汽排放。

   改善現場工作環境,延長系統使用壽命水汽不會自然排放，現場工作環境改善，設備不容易生銹氧化。

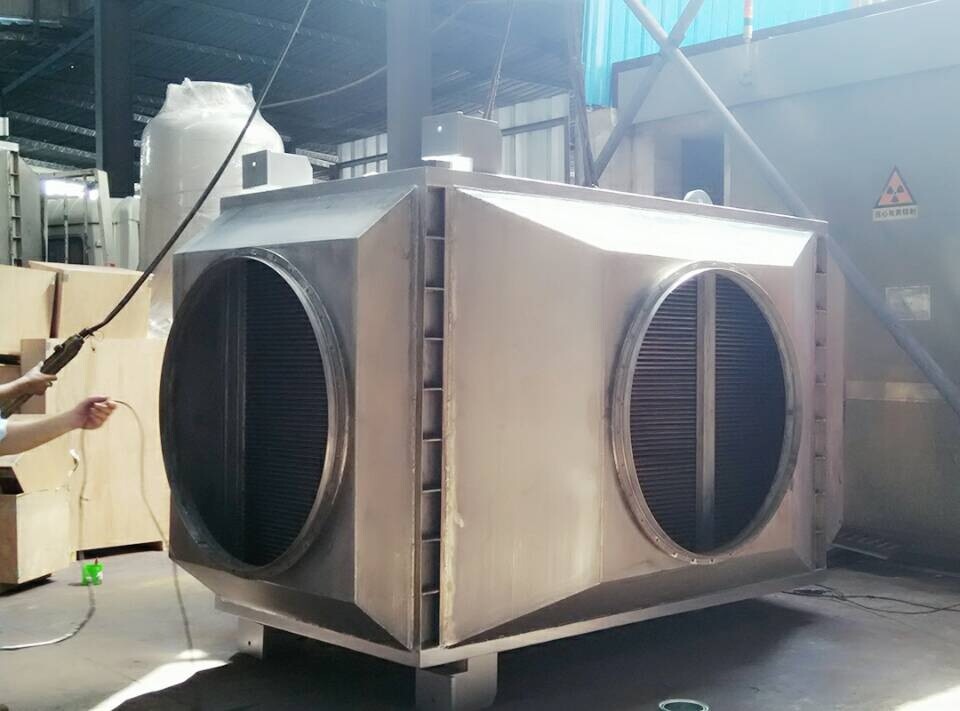

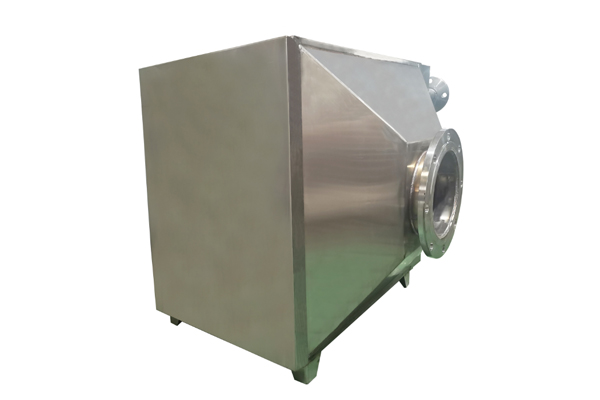

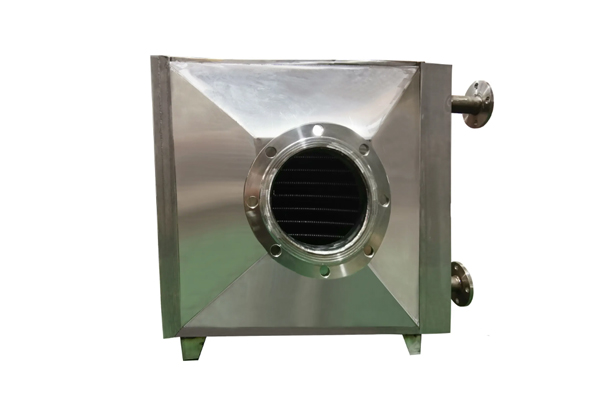

（七）機組展示

如果您在工業生產過程中也產生大量的廢棄熱能又無法利用，那您可以采購一臺余熱回收設備，為您的企業降本增效！
